导向轴支撑座GBJ01/STHWRB

鼎翔(DINXA)

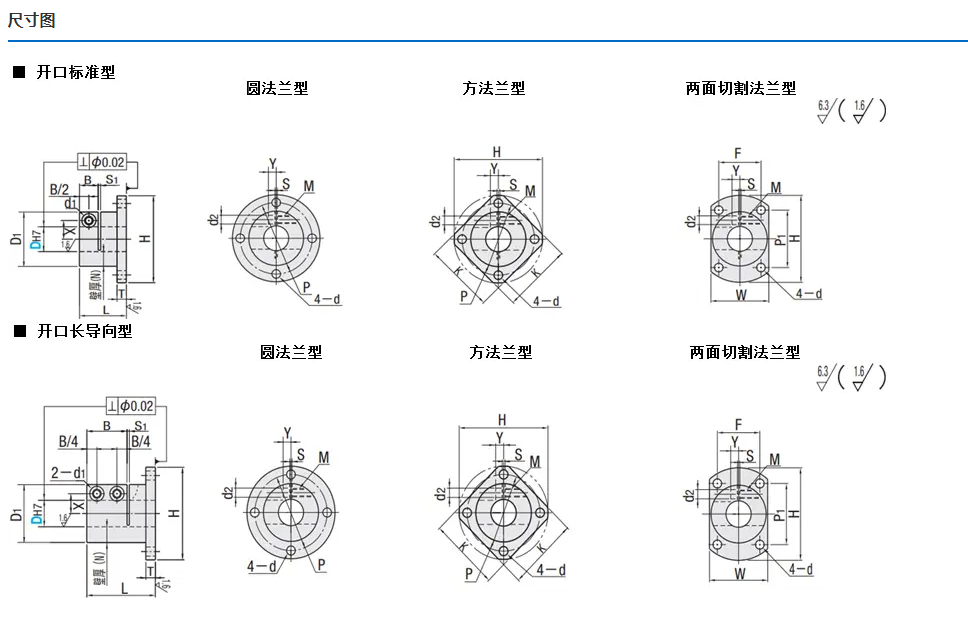

开口法兰型导向轴支座 标准型 产品特点：

特点1：将定位销压入固定板一侧，让支座精准定位。

特点2：导向轴支座经过表面处理后定位孔的内径公差仍可保证H7公差。

特点3：内孔与安装面的垂直精度能够达到0.02，适用于精准定位，便于安装。

特点4：法兰形状多样，有圆形、两面切割法兰型；而选用两面切割法兰型可实现省空间设计。

特点5：可利用安装孔（通孔）的间隙进行微调，可实现现场定位。
